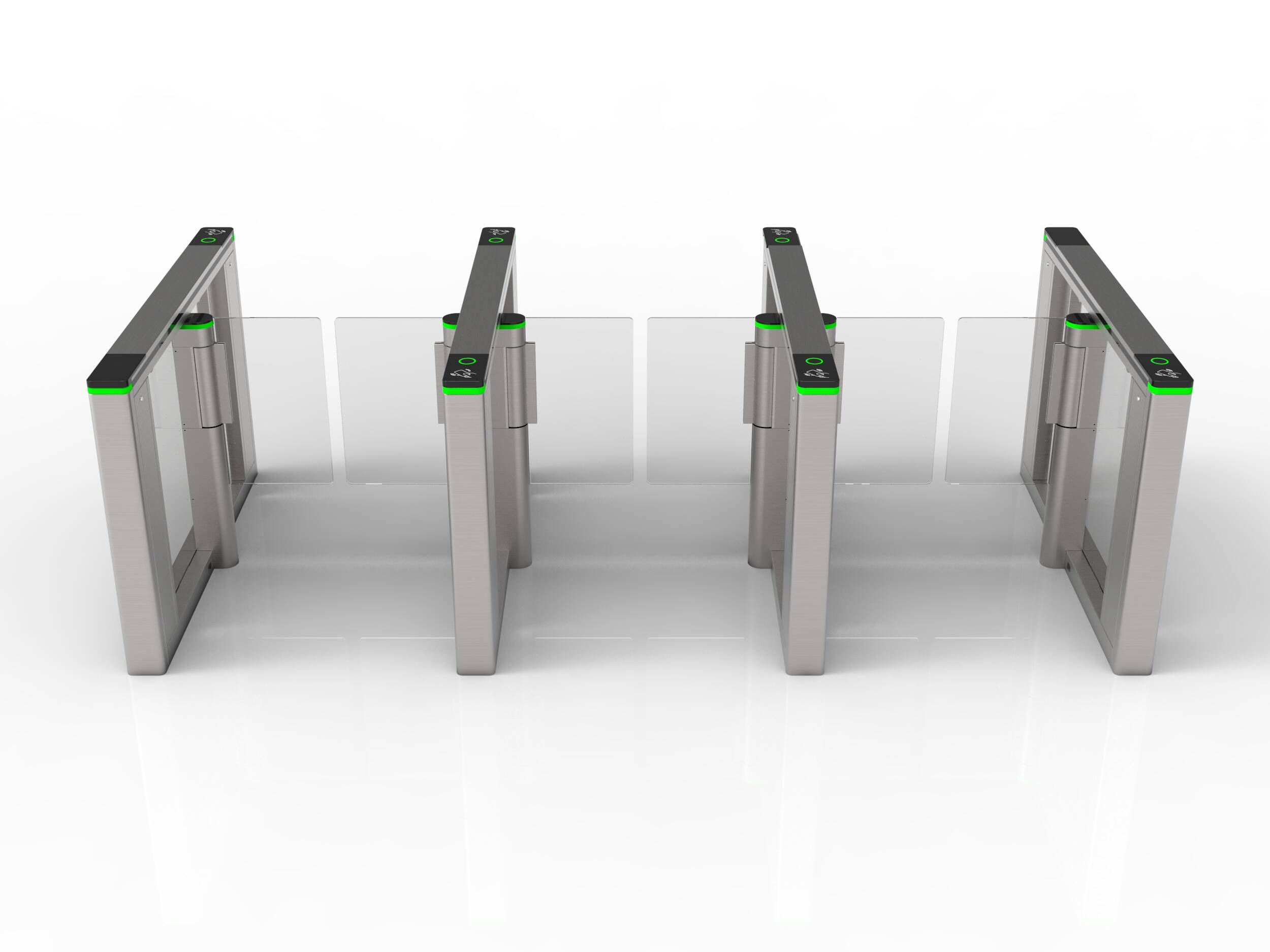

本通道闸是本公司自行开发、研制、生产的智能通道管理设备。面板上集成了二 维码扫描仪、读卡器，具有实用性强、强度高、寿命长等优点。该设 备把精巧的机械传动、线路板控制、LED 灯光效果及各种读写技术有效结合为一体，通过配置不同的 读写设备，即可完成对通道通行的智能化控制与管理。
整个产品机架采用不锈钢激光切割，数控折弯成型，造型美观大方，且系统对外采用标准的 快速插拔电子接口，可集成各种读写装置等，可方便的将条码、二维码、ID 卡、IC 卡等读写设备 集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了 满足消防通道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。
一、 基本参数
1. 外形尺寸： 可定制
2. 箱体材质： 1.5mm 厚 SUS304
3. 门板材料： 10mm 亚克力 挡板
4. 通道宽： ≤900mm
5. 工作环境： 室内
|
输入电压 |
DC 24 / 48V |
|
额定/峰值电流 |
5A / 15A |
|
适配电机 |
低压伺服电机 |
|
编码器反馈 |
增量式 |
|
通讯接口 |
RS232 / RS485 / CAN |
|
硬件保护 |
R 过流保护 R 短路保护 R 反接保护 |
|
灯光输出 |
迎宾灯 | 通行灯 | RGB灯 |
|
声音输出 |
蜂鸣器、语音各1路 |
|
红外输入 |
6个独立接口，兼容PNP、NPN |
|
输入输出信号 |
2个开门 + 3个扩展输入/输出 |
|
专用输出 |
1路离合器输出 |
|
掉电开闸 |
外接12V 1.3AH蓄电池 |
|
暴力闯闸 |
内置制动模块 |
|
多功能按键 |
开门、设零、恢复默认值等 |
|
工作环境温度 |
-20℃ ~ 55℃ |
|
工作环境湿度 |
90%，无凝结 |
三．功能及特点
1. 具有零位自检功能，方便用户维护及使用；
2. 可设置双向刷卡，进刷卡出感应开门等多种通行模式；
3. 非法进入有报警提示功能；
4. 防冲功能，在没有接收功能开闸信号，闸门自动锁死，摆臂如遇暴力撞击，可自动复位；
5. 红外防夹功能，在伸缩挡板复位的过程中红外检测到人在通道中，挡板会自动回到打开状态；
6. 具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人 此次通行权限； 复位时间为 5S～25S 可调(默认时间为 5S)；
7. 统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管 理,支持RS232、RS485、CAN等多种通讯方式，提供Modbus通讯协议，可对接上位工控机；
8. 适配低压伺服电机，增量式编码器反馈接口，内置PMSM + 矢量控制的伺服控制技术；
集成业界领先的通道机芯控制逻辑+红外通行逻辑，实时检测机芯运动状态和行人通行位置;
9. 针对暴力闯闸等使用场景，内部设计有专用电路保障控制器和电源的稳定工作。
10. 配套有数码按键盒、液晶按键盒、PC上位机等调试工具；
11. 断电后通道自动常开(符合消防要求)，上电自动闭合；
12. 整个系统运行平稳、噪音小；
